DW17萬能式斷路器
一，DW17萬能式斷路器用途
DW17系列萬能式斷路器（以下簡稱斷路器）具有結構緊湊、體積小、重量輕、系列性強、零部件互換性好，保護功能齊全，技術經濟指標高，維護使用方便等特點。斷路器適用于額定工作電壓至660V，50Hz電路，作電能分配和線路不頻繁轉換之用；對線路及電氣設備的過載、欠電壓和短路進行保護，并具有分級選擇保護；也能用來保護電動機、發電機和整流裝置等，免受過載，短路和欠電壓等不正常情況的危害。上海人民電器開關廠常規型號有：DW17-630,DW17-1600,DW17-2900,DW17-3200
斷路器技術性能符合GB/T14048.2標準。

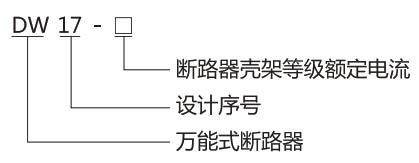

二，DW16斷路器型號及含義
三，正常工作和安裝條件
○ 周圍空氣溫度上限不超過+40℃，下限不低于是5℃上，且24h的平均值不超過+35℃。
○ 安裝地點海拔不超過2000m。
○ 大氣相對濕度在周圍空氣溫度+40℃時不超過50%在較低溫度下可以有較高的相對濕度，最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
○ 污染等級：3級。
○ 安裝條件：可垂直安裝，亦可水平安裝（抽屜式）。
○安裝類別：斷路器主電路及欠電壓脫扣線圈的安裝類別為Ⅳ，其余輔助電路、控制電路安裝類別為Ⅲ。

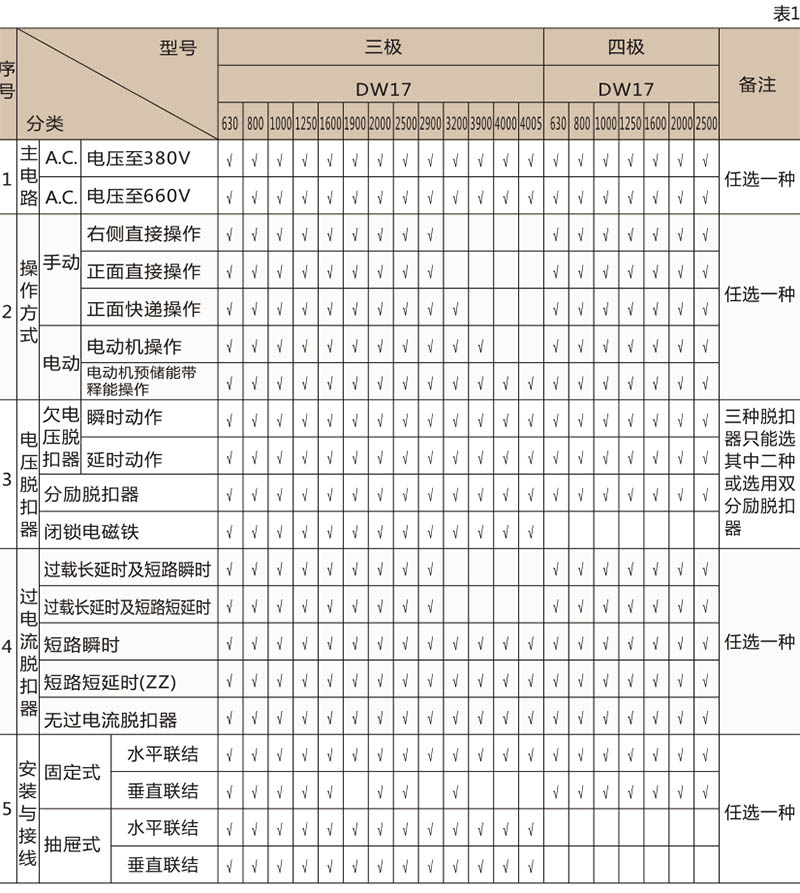

斷路器的種類和規格
注：
1.過載長延時脫扣器帶鎖扣（簡稱W1）或帶鎖扣及信號（簡稱W2），短路瞬時脫扣器帶鎖扣（簡稱W3）或帶鎖扣及信號（簡稱W4）W1、W2、W3、W4僅用于結構尺寸1及2，短路脫扣器帶信號用于全系列。需要時可在訂貨時說明。
2.如需抽屜式位置信號開關及手柄機械聯鎖可在訂貨時說明。
3.電動操作附有維修操作手柄；抽屜式斷路器附有位置變更操作手柄，并設有維護與檢修用的引伸導軌，用戶可根據需要訂購。
4.閉鎖電磁鐵主要用于電動機保護斷路器.
5.“√”為可選擇的種類和規格。
技術數據與性能

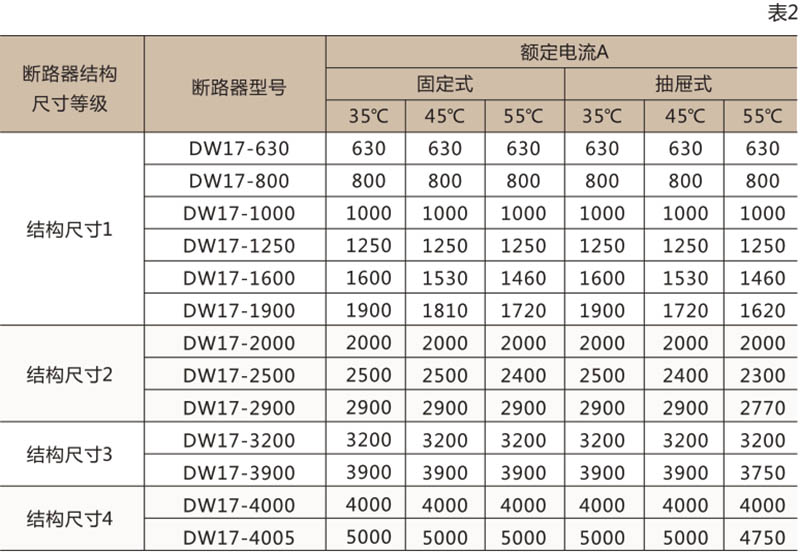

○ 斷路器在不同環境溫度下的額定電流見表2
常規型號有,DW17-630,DW17-1600,DW17-2900,DW17-3200
注：DW17-630/800/1000/1250型斷路器選用過電流脫扣器額定電流可分別提高到760/910/1200/1300A。
○ 斷路器的通斷能力

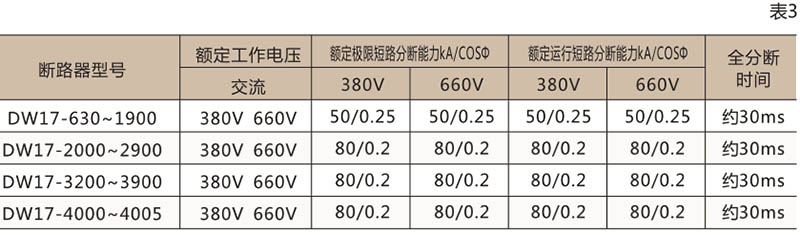

斷路器當電源為上進線或下進線及短路短延時保護（延時為≤300ms）時，通斷能力均相同，具體指標見表3
注：1.延時時間大于300ms時其通斷能力數據協商確定。
- 手動直接操作的斷路器，不應用于預期電流峰值超過10kA的電路中。
○ 斷路器的1s額定短時耐受電流值見表4

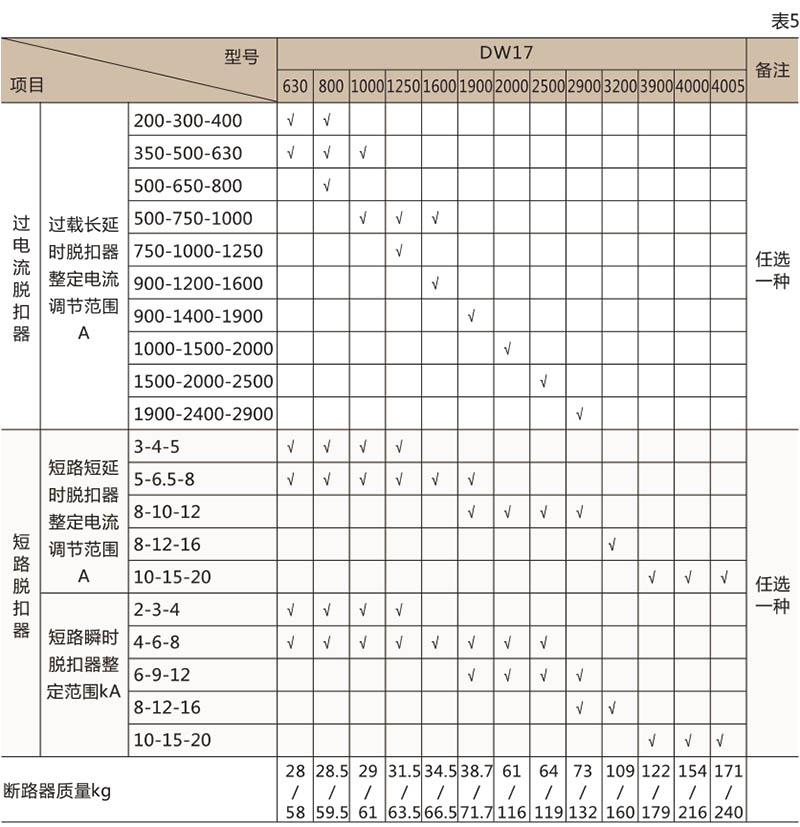

○ 斷路器過電流脫扣器的整定電流調節范圍及斷路器質量見表5
注：
1、斷路器用作電動機保護時，如需要短時瞬時脫扣器的整定電流范圍4~8kA提高為6~10kA時，應在訂貨時提出。
2、斷路器的質量，分子數值指無過電流脫扣器型式的斷路器。分母數值指抽屜式的斷路器。
3、帶W1、W2、W3或W4的脫扣器整定電流按表中短時延時整定電流選用。
○ 過電流脫扣器的保護特性

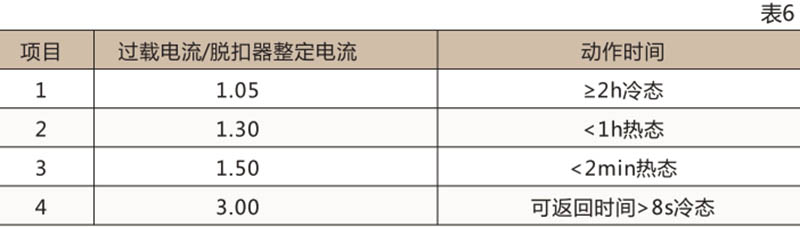

a）過載電流脫扣器的長延時動作特性（反時限特性）見表6
b）短路瞬時脫扣器的動作電流的范圍為整定值的80%~120%。
短時瞬時脫扣器的短延時動作特性（定時限特性）采用鐘表式延時機構（ZZ），其延時范圍為0~300ms（連續可調），誤差為±40ms。
○ 輔助開關

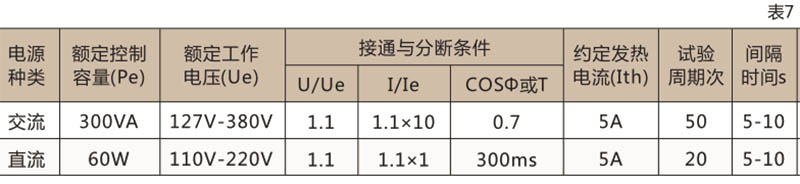

a）輔助開關的接通與分斷能力見表7；其機械壽命為20000次，電壽命為10000次；
b）本系列斷路器所帶的輔助開關，在固定式斷路器中手動操作與電動機操作均帶1組，電動機預儲能帶釋能操作與抽屜式斷路器中各種操作方法均帶2組輔助開關（每組輔助開關為2常開2常閉，用戶可按需要改裝成1常開3常閉或3常開1常閉）。固定式斷路器每臺最多可以裝3組輔助開關；訂貨時應提出加裝數量。
C）抽屜式斷路器設有二次回路接線觸頭，其數量DW17-630~1900可裝15檔，DW17-2000~3900可裝23檔，觸頭的額定工作電壓為AC380V。
注：表中Ie=Pe/Ue，V、I為試驗電壓，電流。
接線圖

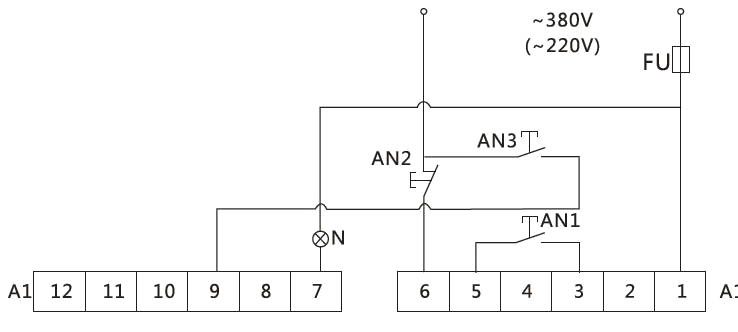

○ 斷路器的電動操作控制線路圖；（圖中虛線部分由用戶安裝時自行連接）

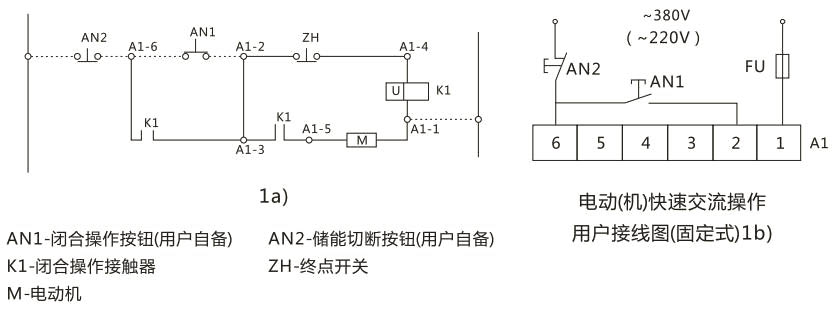

a）電動機快速交流操作（附su控制裝置）控制線路見圖1a），用戶接線圖見圖1b）

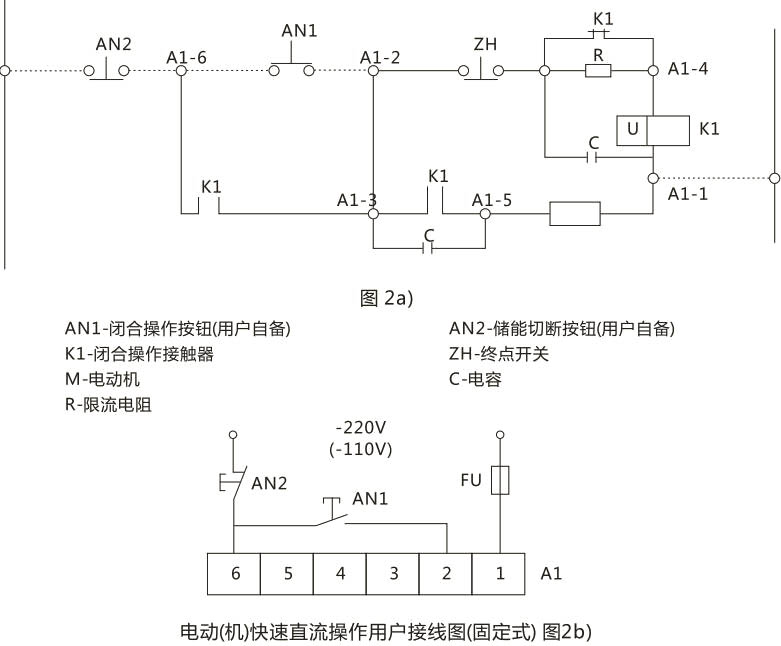

b）電動（機）快速直流操作（附su控制裝置）控制線路（見圖2a），用戶接線（ 見圖2b）。

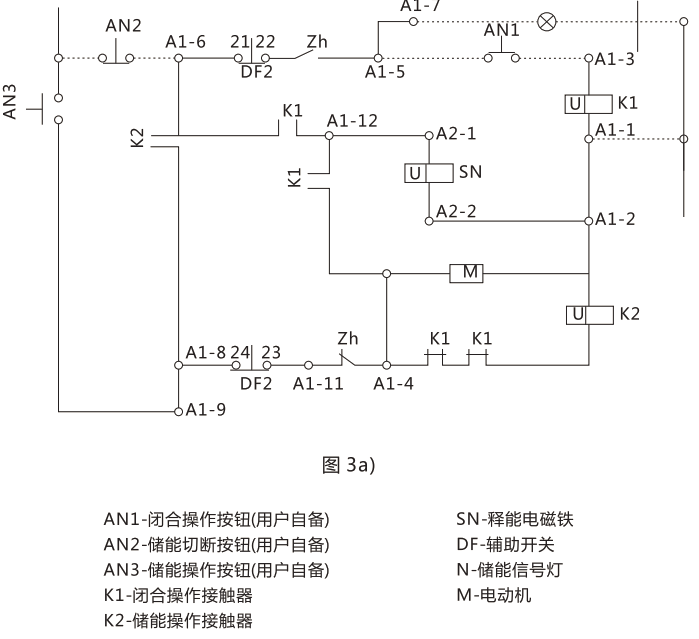

C) 電動（機）預儲能帶釋能交流操作（附su控制線路見圖3），用戶接線見圖3b）。

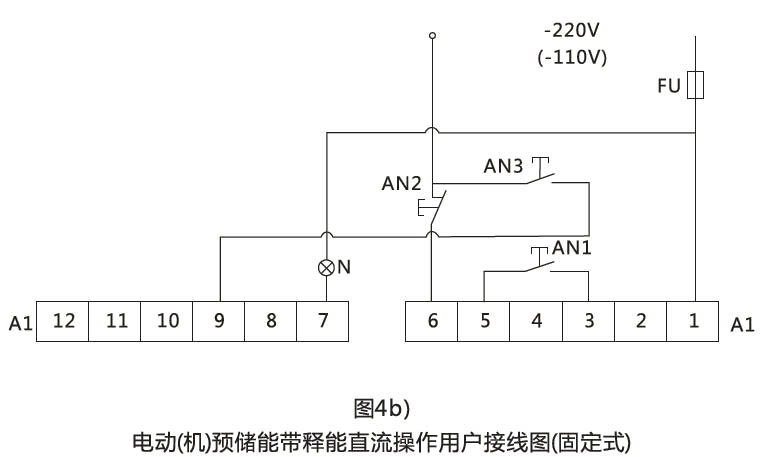

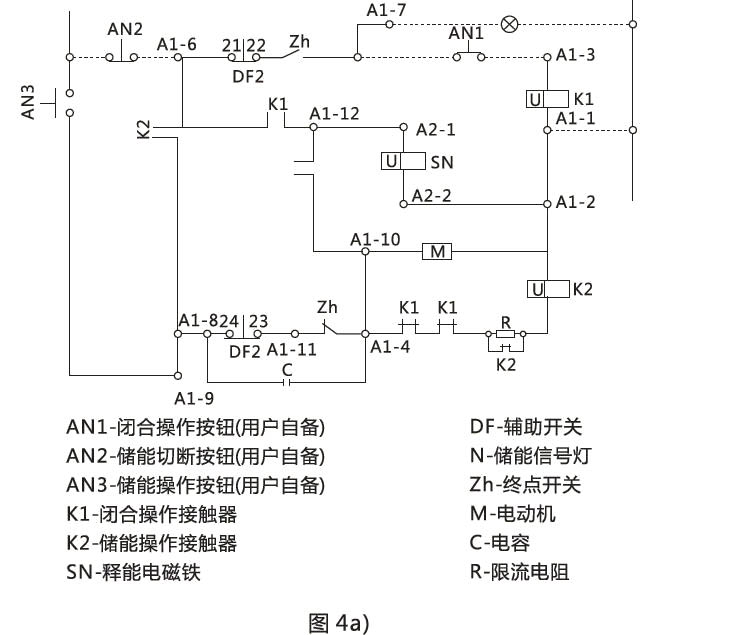

d）電動機預儲能帶釋能直流操作（附su控制裝置）控制線路圖見圖4a），用戶接線（見圖4b）

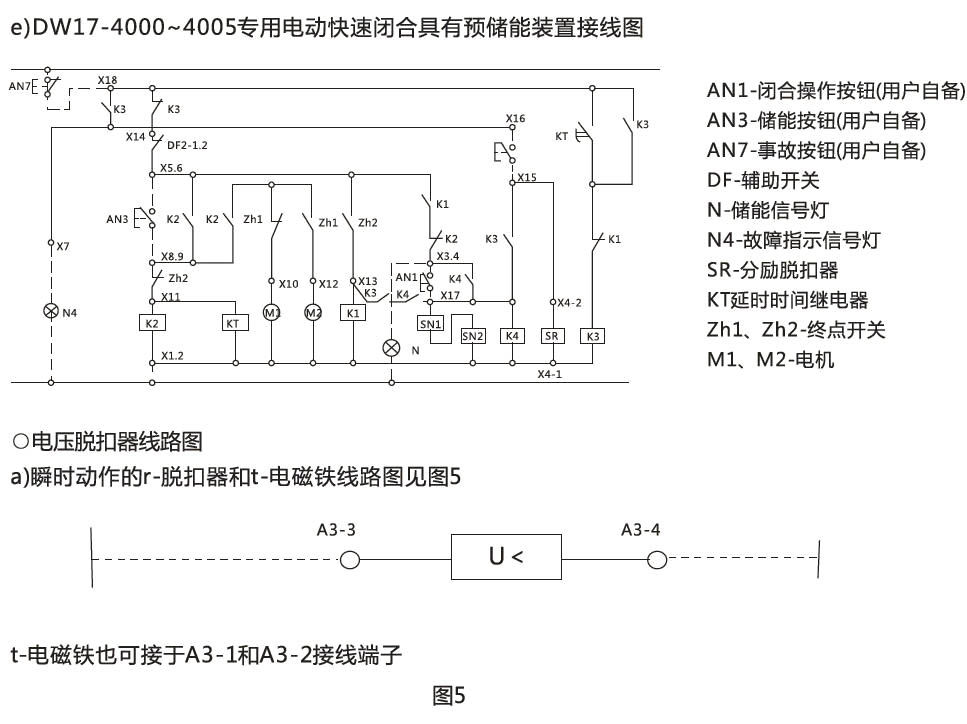

○ 電壓脫扣器線路圖
c）a脫扣器線路圖見圖7

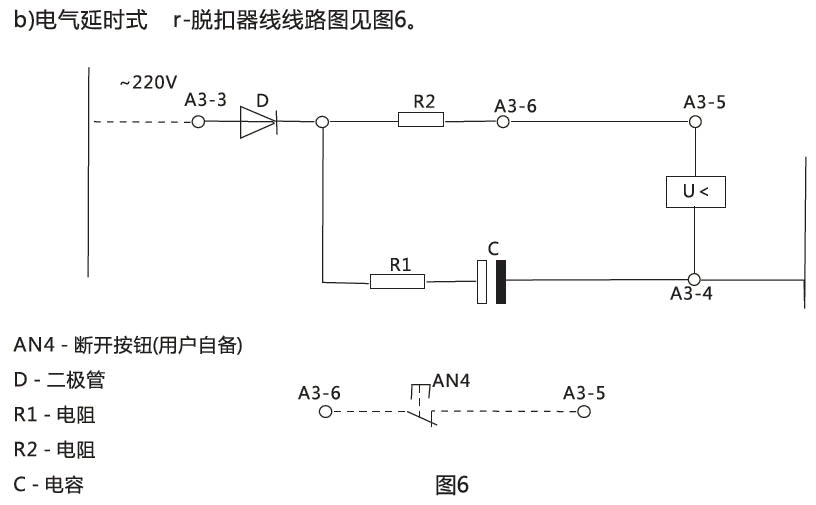

b）電氣延時式r-脫扣器線線路圖見圖6。
注：如要選用R-脫扣器進行斷路器的分閘操作可加接AN4按鈕（訂貨時需注明）如圖

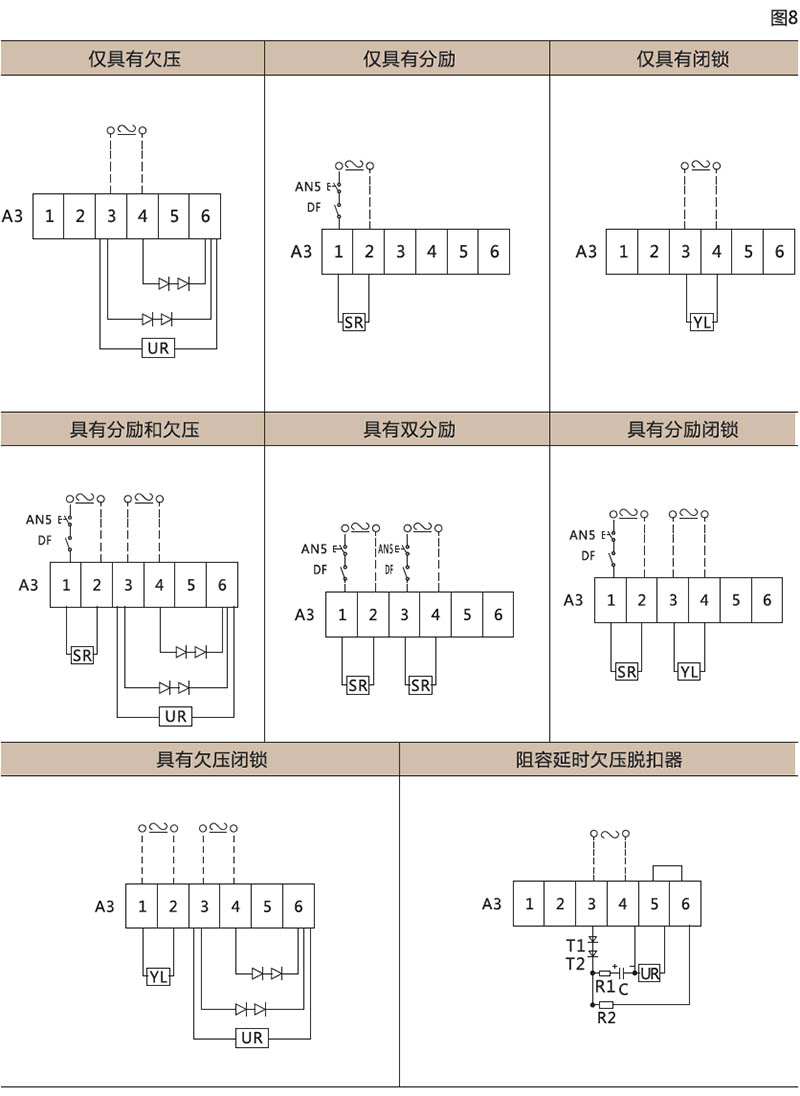

○電壓脫扣器用戶接線圖見圖8
注：UR-欠壓瞬時脫扣器；SR-分勵脫扣器；YL-閉鎖電磁鐵；AN-分勵按鈕；DF-輔助開關；
T1T2二極管；C-電容；A3-接線端子。（虛線部分由用戶接線）
○ 抽屜式斷路器二次回路接線說明

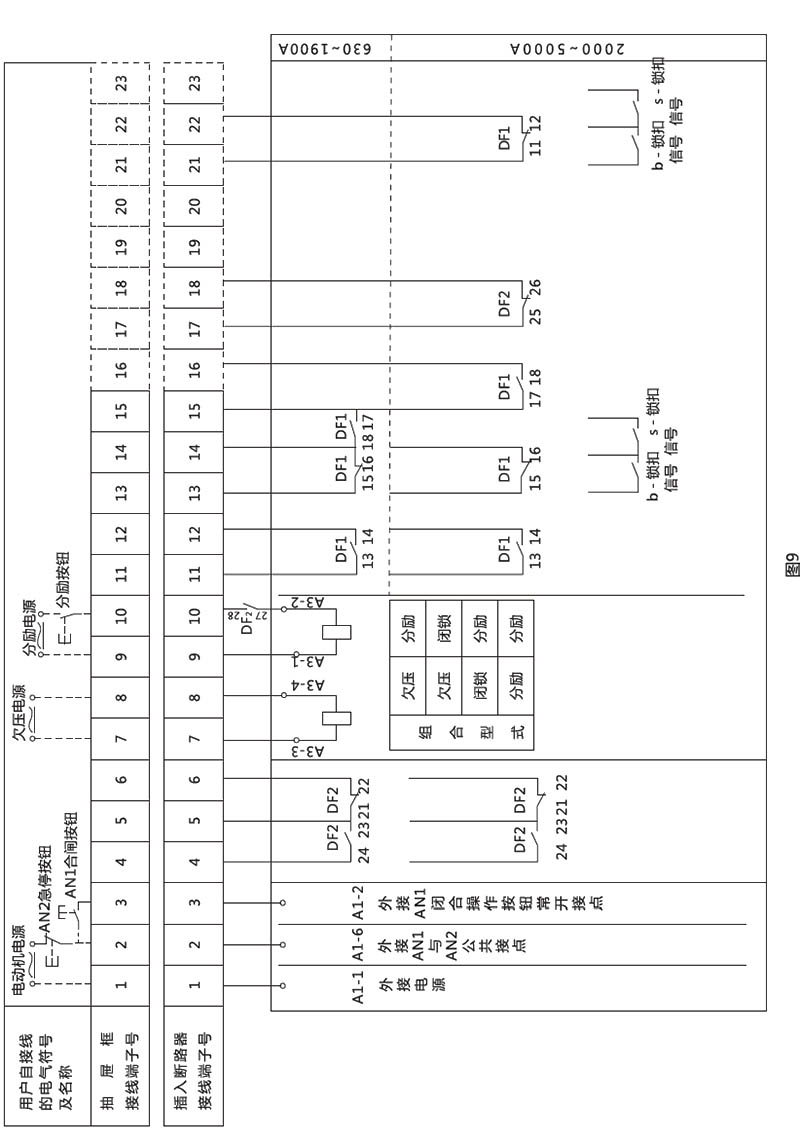

a) 電動機快速操作二次回路接線說明見圖9。

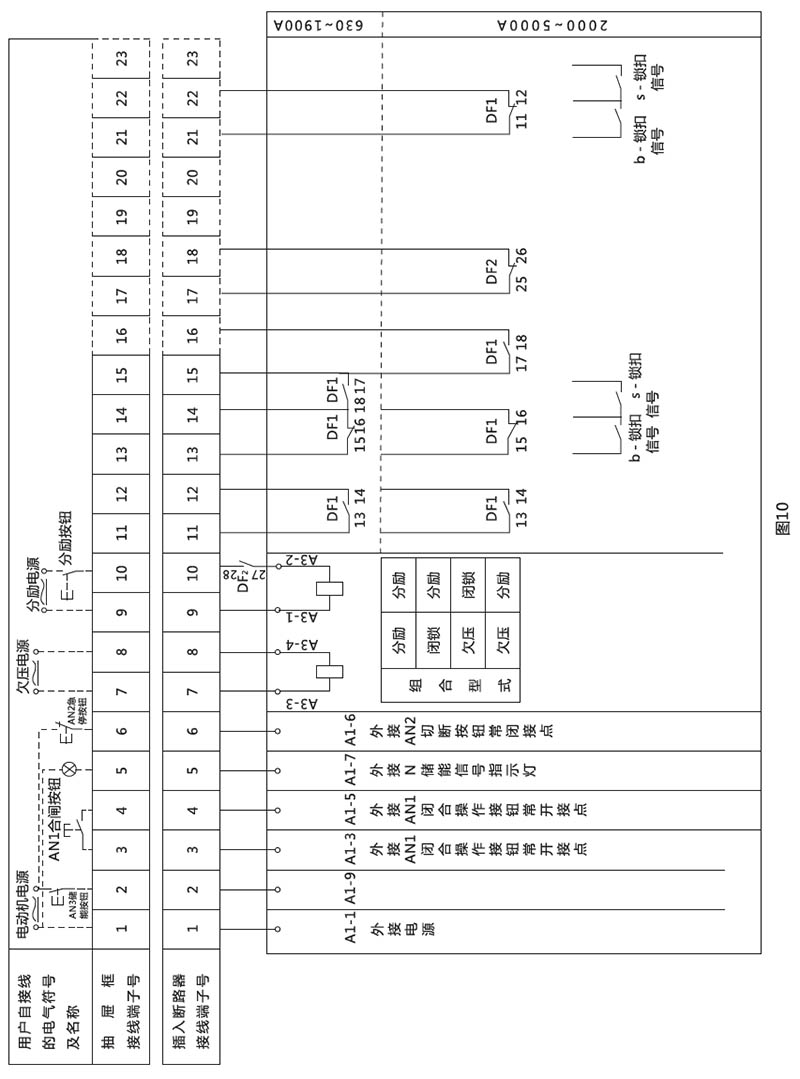

b）抽屜式斷路器預儲能帶釋電電動機操作二次回路接線說明見圖10

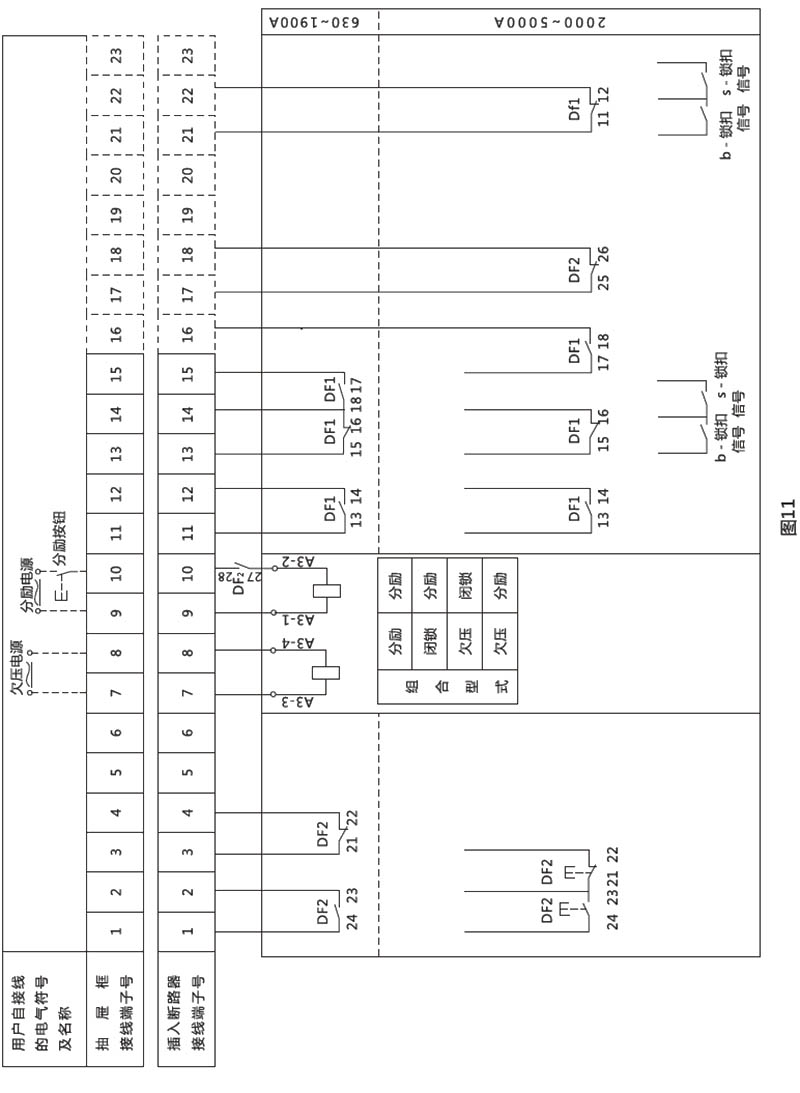

c）抽屜式斷路器手動操作二次回路接線說明見圖11
注：
1、端子號7-8，9-10，欠壓脫扣器及閉鎖電磁鐵出廠時不串接DF動合接點。
2、如斷路器只用一只分勵脫扣器，接線端子號為9-10，則端子號5-6（或19-20）為空檔。如果用二只分勵脫扣器，那末端子號5-6及14-15（或15-16及19-20）均為空檔。只對于使用欠壓延時脫扣器和分勵脫扣器時，欠壓延時脫扣器的按鈕取消（即短接），而端子號9-10接分勵脫扣器。
3、對帶有b-脫扣器及S-脫扣器鎖扣信號，端子號13，14，15，21，22，23改接為：結構尺寸1，b脫扣器鎖扣信號接端子號13；s-脫扣器鎖扣信號或警告信號接線端子號15；端子號14為公用接點。結構尺寸2，b-脫扣器鎖扣信號接線端子號21：s一脫扣器鎖扣信號或報警信號接端子號23；端子號22為公用接點。結構尺寸3，s-脫扣器鎖扣信號或警告信號接端子號22，23。

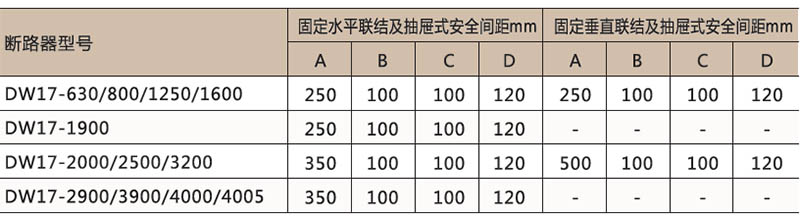

○ 斷路器安全間距（包括飛弧距離）參見表8
注：1、所有帶零件與接受地零件之間必須可靠絕緣。
- 本表為交流至380V數據。
斷路器外形尺寸及安裝尺寸

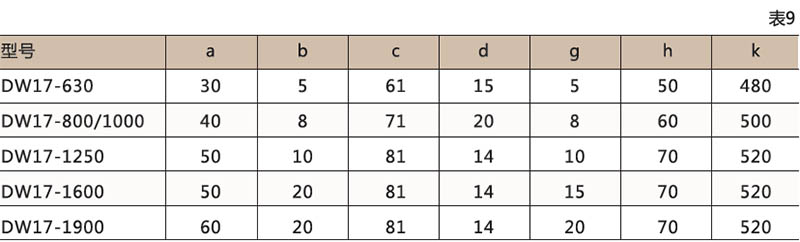

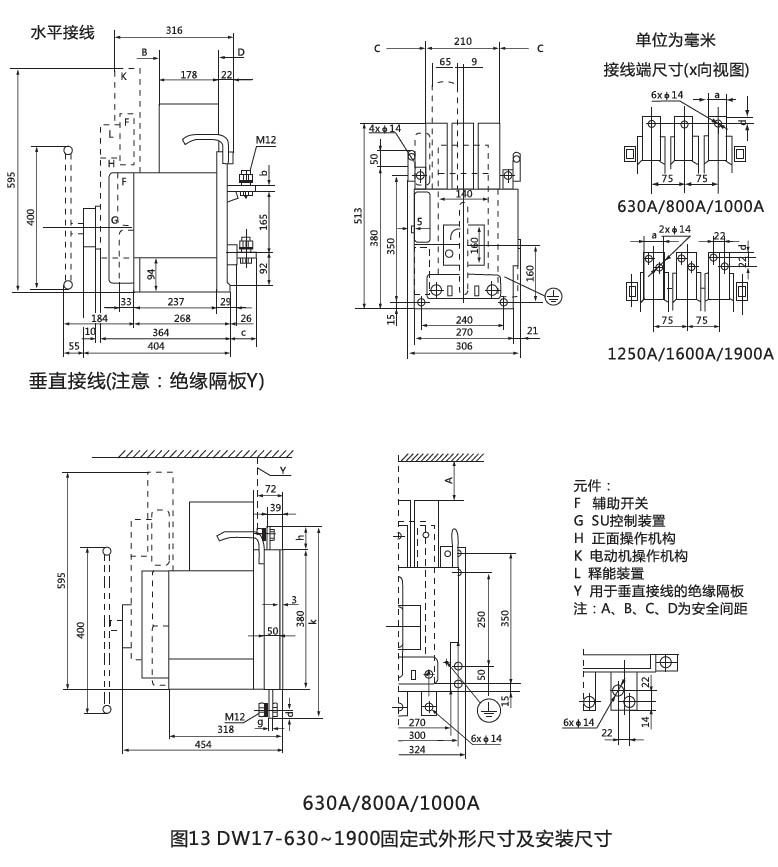

○?DW17-630-1900固定式斷路器的外形尺寸及安裝尺寸見圖13和表9

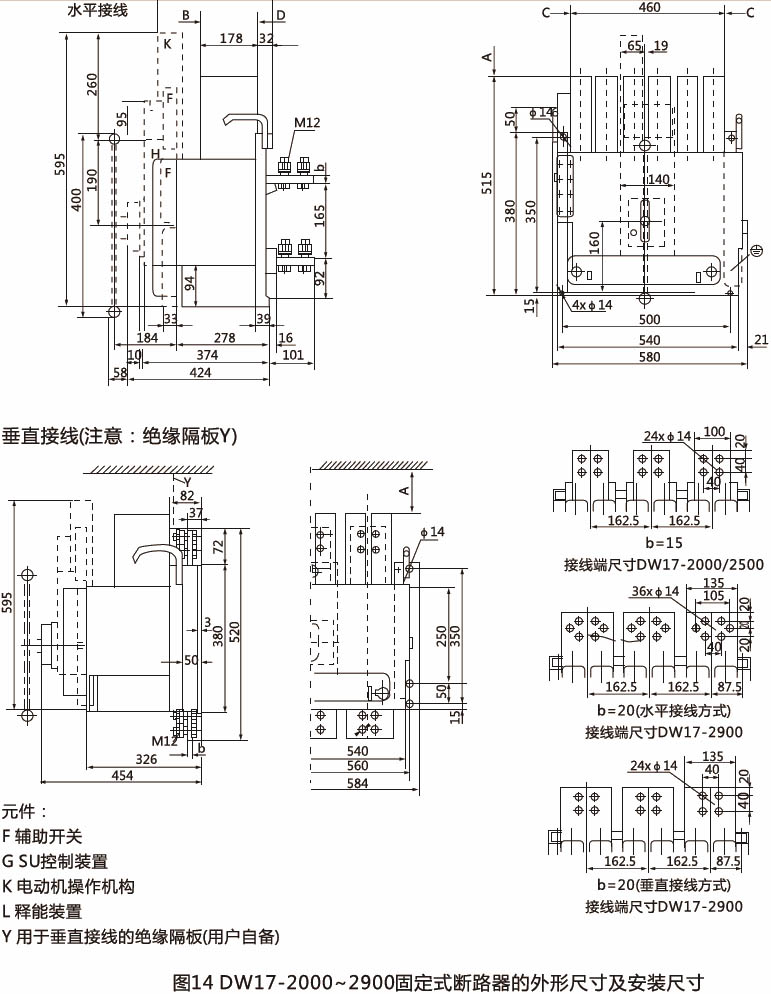

○DW17-2000~2900固定式斷路器的外形尺寸及安裝尺寸見圖14

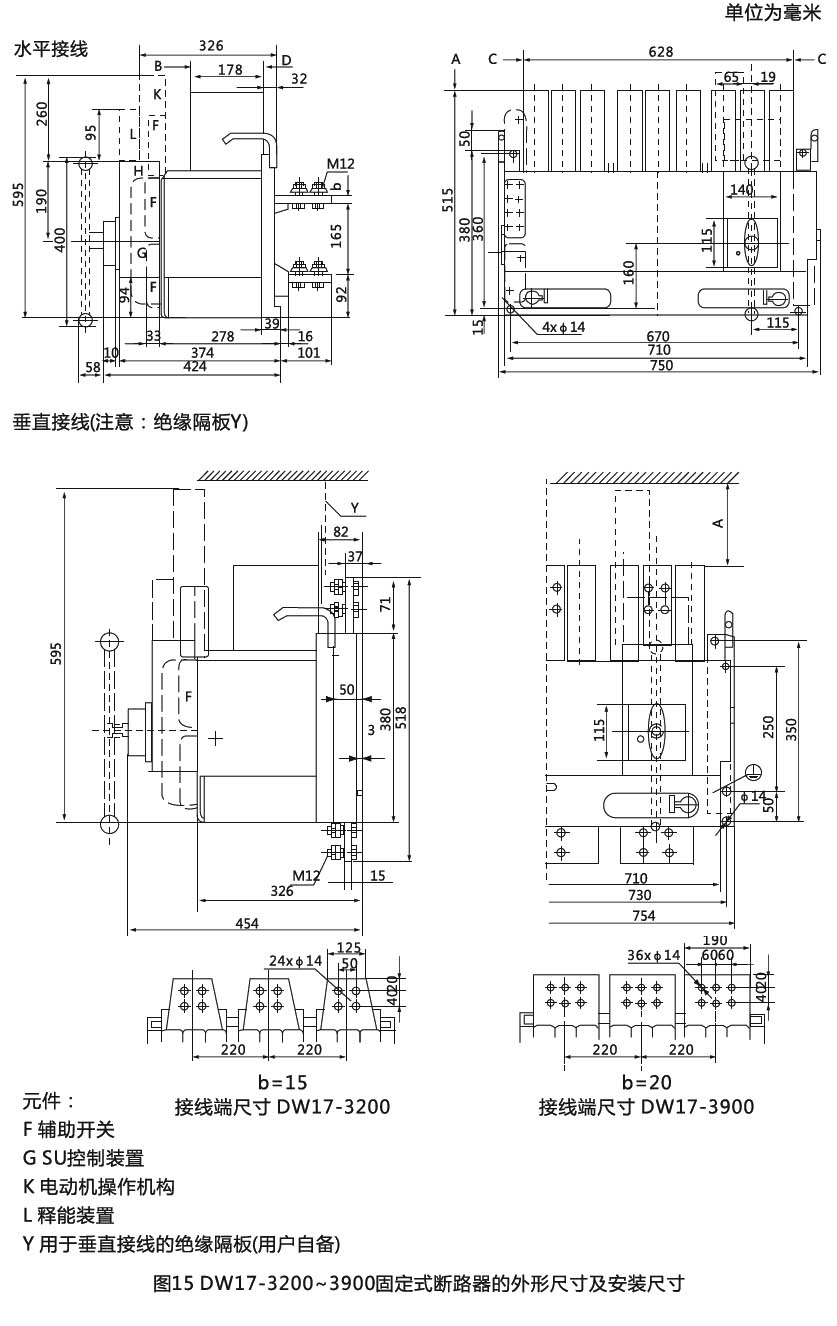

○DW17-3200~3900固定式斷路器的外形尺寸及安裝尺寸見圖15

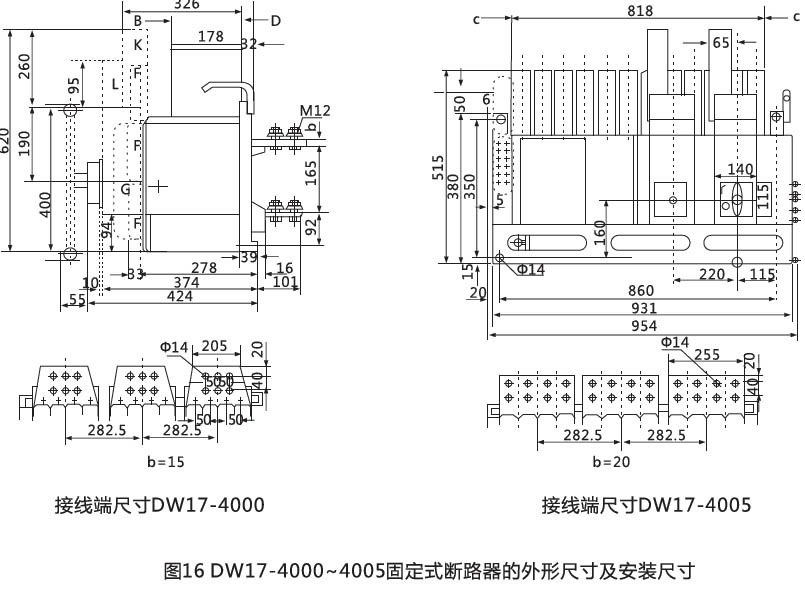

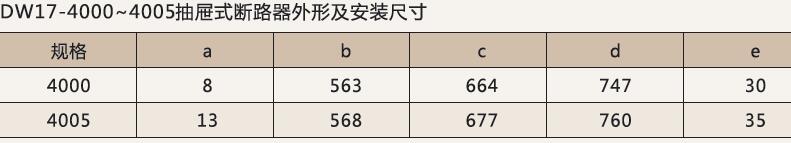

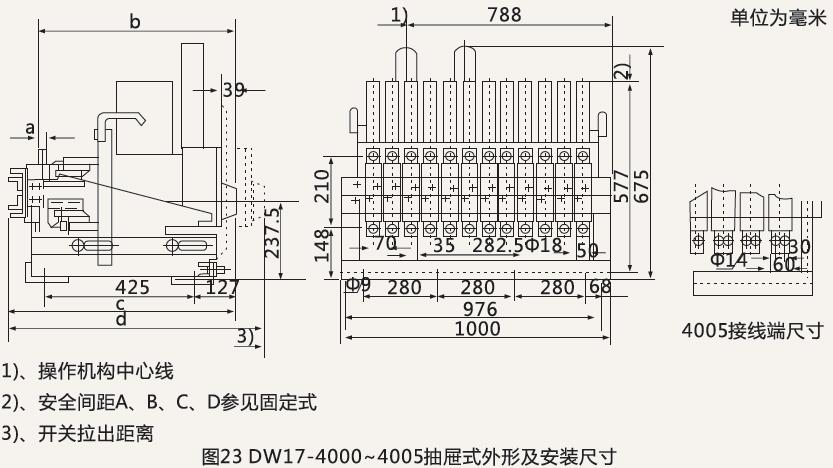

○DW17-4000~400S 固定式斷路器的外形尺寸及安裝尺寸見圖16

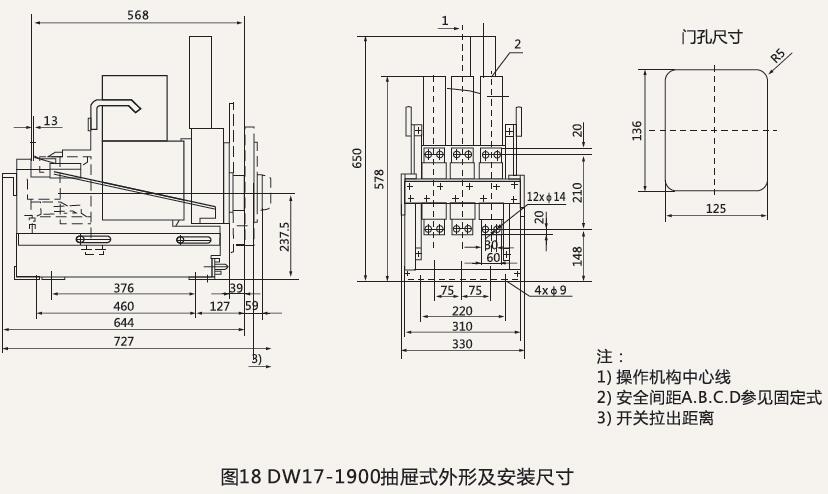

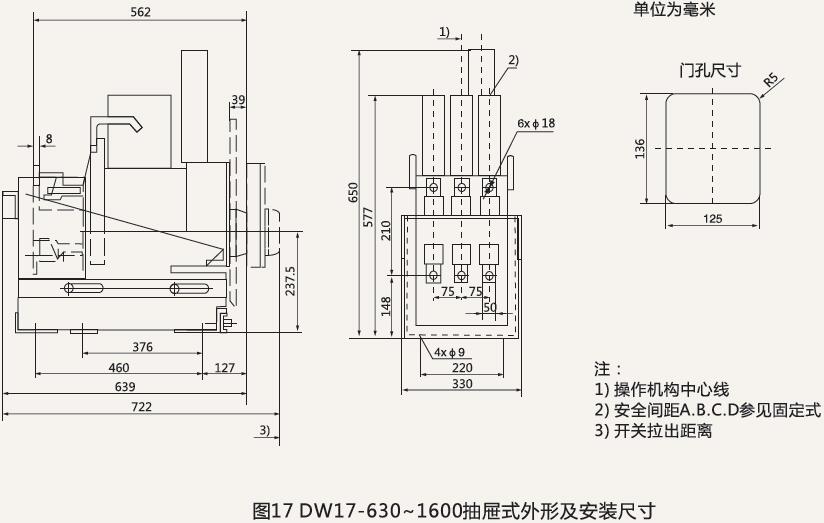

○DW17-1900抽屜式斷路器的外形尺寸及安裝尺寸見圖17

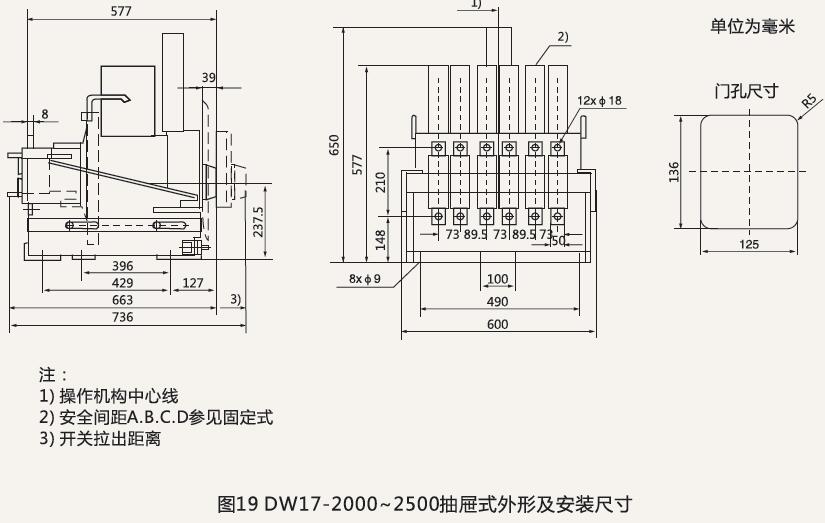

○DW17-2000~2500抽屜式斷路器的外形尺寸及安裝尺寸見圖18

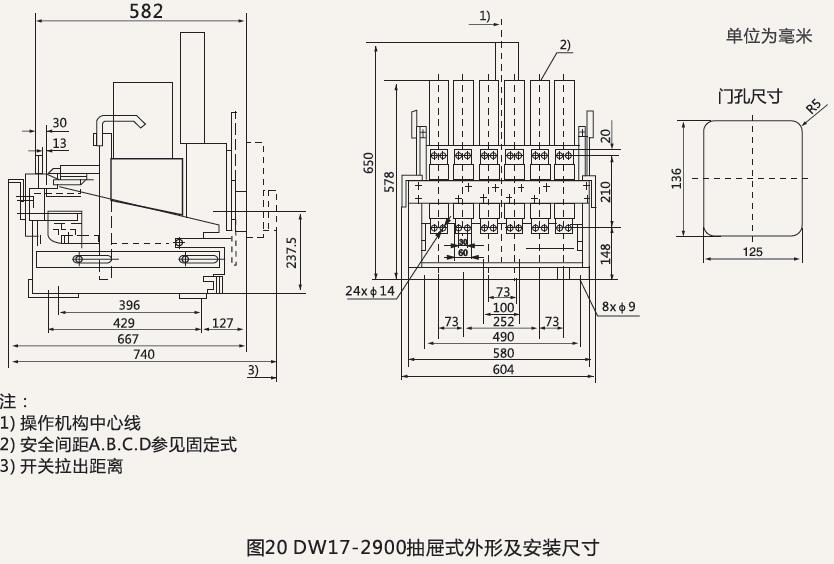

○DW17-2900抽屜式斷路器的外形尺寸及安裝尺寸見圖19

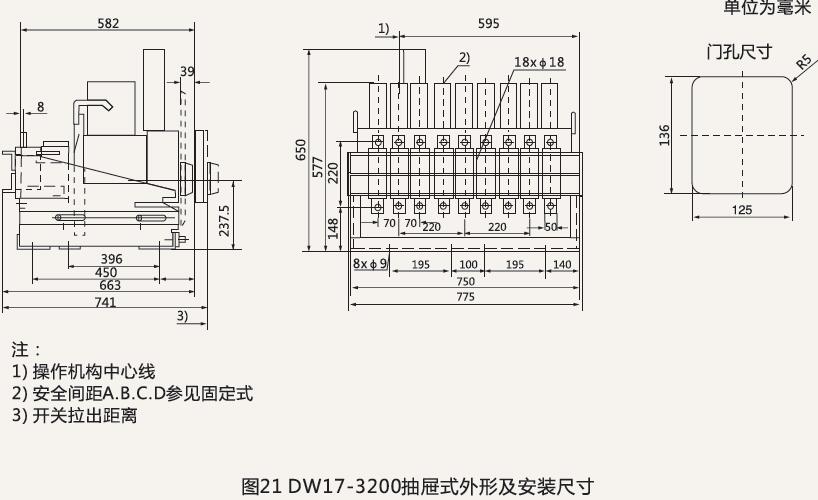

○DW17-3200抽屜式斷路器的外形尺寸及安裝尺寸見圖20

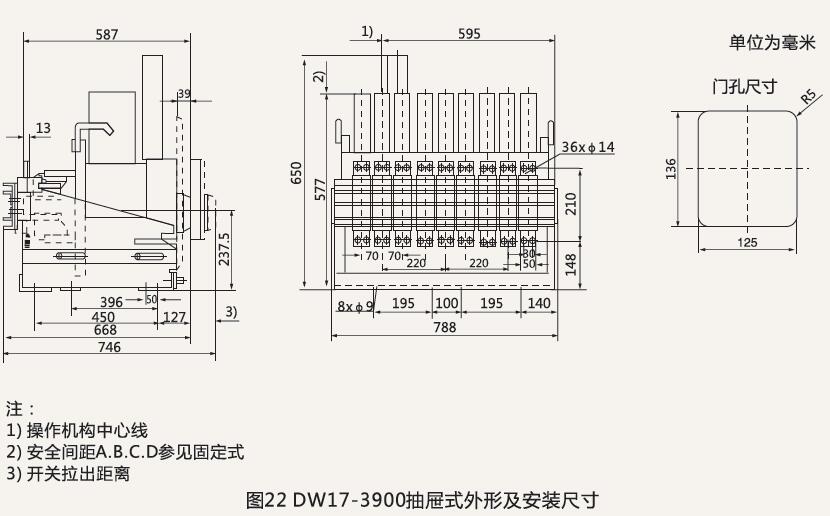

○DW17-3900抽屜式斷路器的外形尺寸及安裝尺寸見圖21

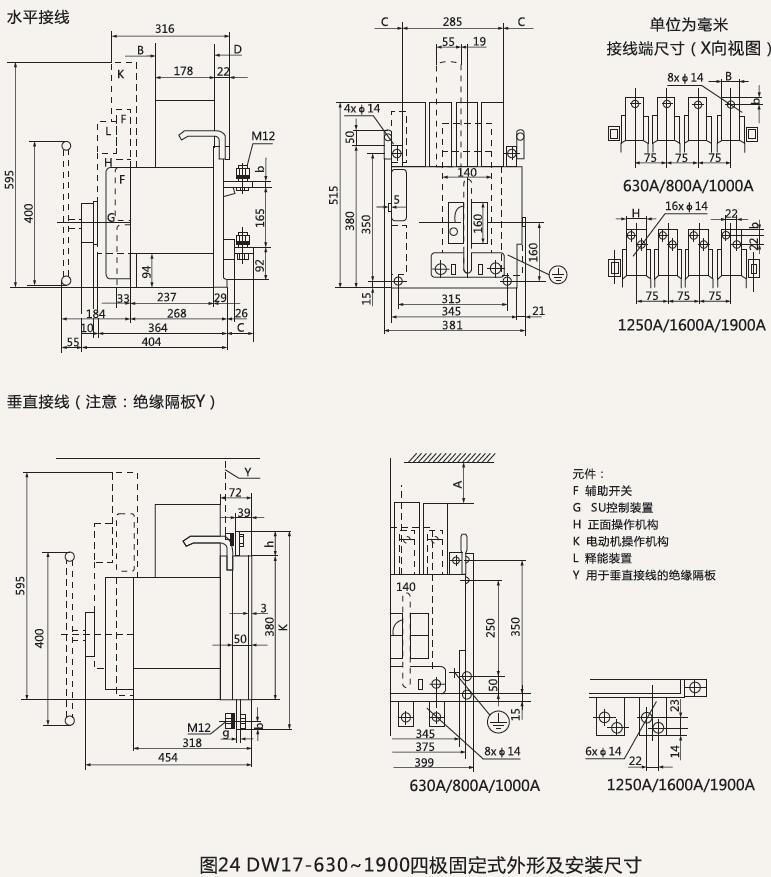

○DW17-1900四極固定式斷路器的外形尺寸及安裝尺寸見圖22和見表10

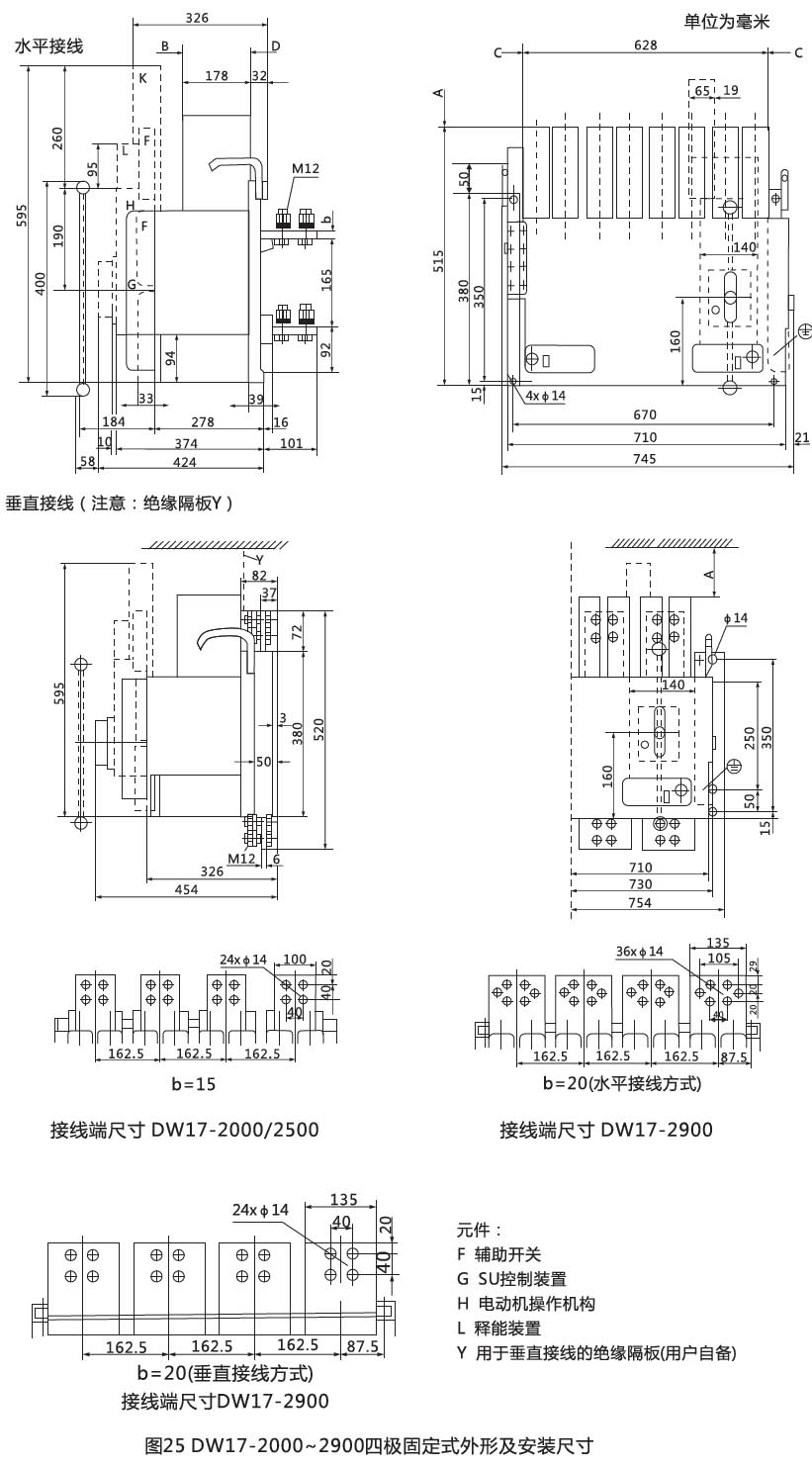

○DW17-2000~2900四極固定式斷路器的外形尺寸及安裝尺寸見圖23
○DW17-630~1600四極抽屜式斷路器的外形尺寸及安裝尺寸見圖24
○DW17-1900四極抽屜式斷路器的外形尺寸及安裝尺寸見圖25
訂貨規范
